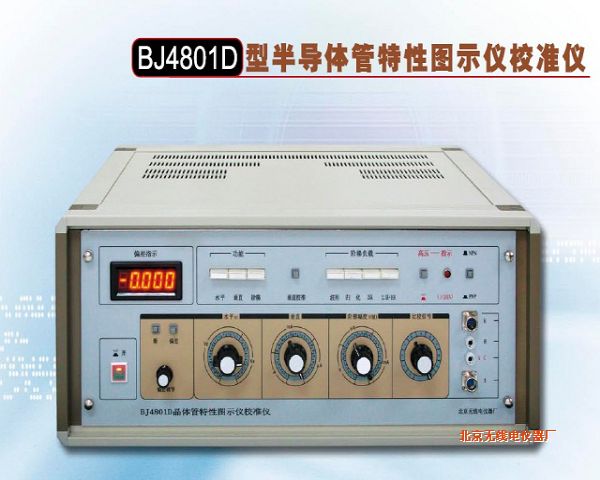

BJ4801D型半导体管特性图示仪校准仪(以下简称BJ4801D),主要是用来计量、校准各种通用型半导体管特性图示仪的主要指标,(也可用做直流信号源),本机可输出0.1V~1000V(１、２、５分档)的标准直流电压信号;可输出10μA~10A（1、2、5分档）的标准直流电流信号,



 BJ4801D是BJ4801B型半导体管特性图示仪校准仪的改进型，该机在原机的基础上,部分元器件采用了更新换代产品，使整机性能更加稳定，技术指标有了进一步提高，采用数字显示误差，使之更加直观，方便读取误差。





使用条件及产品规格



环境温度：10℃--30℃



相对湿度：30℃（20—75）?GRH



大气压强：86KPa—106KPa



交流供电电压：220V±10?G



交流供电频率：50Hz±5?G



外型尺寸：535mm×400mm×220mm



仪器重量:16kg





技术指标







Vc电压源（0.1～1000）V     （ 1，2，5分档，共13档）    精度0.1%



VB电压源（0.1～20）V       （1，2，5分档，共8档）      精度0.1%



Ic电压源（10μA～10A）      （1，2，5分档，共19档）     精度1A以下0.1%； 1A以上0.2%



阶梯电压变换精度10mV～2V   （1，2，5分档，共8档）      精度20mV以下0.1%；20mV以上0.2%



阶梯电流变换精度1μA～200mA   （1，2，5分档，共17档）   精度5mA以下0.1%； 5mA以上0.2%



Y校准电压（0.1～1）V         （1，2，5分档，共10档）   精度0.1%
