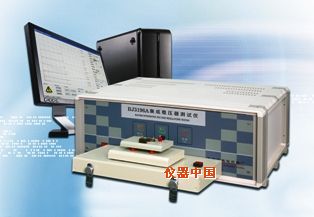

产品名称: 集成稳压测试仪 BJ3196B
型  号: BJ3196B
生产厂家: 北京无线电仪器厂
厂家地址: 北京市宣武区北纬路45-5号日升源写字楼217房间
尺  寸: 见说明
市 场 价: 68000
单  位:
集成稳压测试仪 BJ3196B
  日期:2009/4/14 来源:本站

产品特点
•适用于正压固定、负压固定、正压可调、负压可调以及低压差集成稳压器直流和交流参数测试。
•测试原理符合国家标准(GB/T4377-1996)、国家军用标准(SJ50597/60-2004),可以满足民用和军用各类稳压器的测试要求。
•可程控0∽40V电压输入范围和0∽10A输出电流负载能力,100HZ交流输出纹波抑制能力。
•功率参数的测试时序符合国军标的规定,并有效抑制测试温升。
•全线路采用四线开尔文测试原理,扣除了接触压降,使测试更加精确。
•系统提供TO-220、F-2等标准封装形式的适配器。
•在PC上采用VC++编写测试程序,界面友好,易操作,测试速度快,数据处理简单、方便。
主要测试参数
输出电压 Vo,Vref;电压调整率SV;电流调整率Si;静态电流ID;静态电流变化(相对电压) Idv;静态电流变化(相对电流)IdI;纹波抑制比Srip;最小负载电流Iom;输出电流极限IOL,输出短路电流IOS,最小输入输出压差Vi-o,输出阻抗Ro,输入电压变化瞬态响应Svs,负载电流变化瞬态响应Sis

主要技术指标









1、  数字电压表



测量范围

分辨力

准确度

±0.1V

3.05uV

±(0.05%Rgd+0.1%fs)

±1V

30.5uV

±(0.05%Rgd+0.1%fs)

±10V

305uV

±(0.05%Rgd+0.05%fs)

±60V

2.1mV

±(0.05%Rgd+0.05%fs)



2、程控电源



加压:

电压范围

分辨力

准确度

PS1

0 ~ 40V

9.76mV

±(0.25%Set+0.05%fs)

PS2

0 ~ -40V

9.76mV

±(0.25%Set+0.05%fs)



测流:











电流范围

分辨力

准确度

PS1

0 ~ 1mA

30.5nA

±(0.25%Rgd+0.1%fs)

0 ~ 100mA

3.05uA

±(0.25%Rgd+0.1%fs)

100mA ~ 1A

30.5uA

±(0.25%Rgd+0.1%fs)

1A ~ 10A

305uA

±(0.25%Rgd+0.1%fs)

PS2

-(0 ~ 1mA)

30.5nA

±(0.25%Rgd+0.1%fs)

-(0 ~ 100mA)

3.05uA

±(0.25%Rgd+0.1%fs)

-(100mA ~ 1A)

30.5uA

±(0.25%Rgd+0.1%fs)

-(1A ~ 10A)

305uA

±(0.25%Rgd+0.1%fs)



3、恒压源



加压:

电压范围

分辨力

准确度

VF1

0 ~±25V

12.2mV

±(0.25%Set+0.05%fs)



测流:











电流范围

分辨力

准确度

VF1

±100uA

3.05nA

±(0.25%Rgd+0.2%fs)

±1mA

30.5nA

±(0.25%Rgd+0.2%fs)

±10mA

305nA

±(0.25%Rgd+0.1%fs)

±100mA

3.05uA

±(0.25%Rgd+0.1%fs)



4、输出端恒流源1



电流范围

分辨力

准确度

±1mA

0.976uA

±(0.5%Set+0.1%fs)

±100mA

9.76uA

±(0.5%Set+0.1%fs)

±1A

97.6A

±(0.5%Set+0.1%fs)

±10A

4.88mA

±(0.5%Set+0.1%fs)



5、输出端恒流源2



电流范围

分辨力

准确度

±1mA

488nA

±(0.5%Set+0.1%fs)

±10mA

4.88uA

±(0.5%Set+0.1%fs)

±100mA

48.8uA

±(0.5%Set+0.1%fs)



6100HZ正弦波发生器

  率:100HZ±1HZ

  度:1)峰值 1V,准确度 1% 2)有效值 0.5V,准确度 1%

失真度 < 1%
