| 产品特点： |

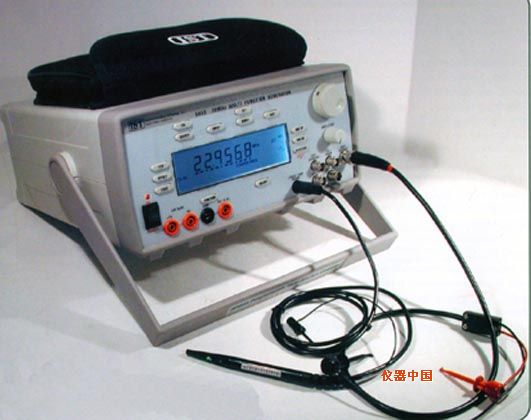

| ●35MHz通用逻辑探测器 ●80W 可调三相输出数显式稳压电源 ●自动调节范围的频率、周期、累积计数器 ●自动调节范围的数字电压表 多功能五合一 IST-5800系列可编程信号发生器 综合系统： IST-5800系列综合了五种不同功能于一体，消除了接地环路电流，因而提高了测量精度，并 且简化测量，具有无可比拟的测量便利性。 友好的用户界面： IST-5800系列精确设计的软件界面允许操作人员以一次触键方式，从以前的使用功能中得到 现在所需要调节的数量，通过按键和用数字编码实现切换功能，从而可以实现多达18个数据 存储。 有效成本： 集合五种不同检测仪器于一体的多功能仪器中，使得IST仅以一处仪器的价格实现五种仪器 的功能。 内存备份： 内存备份特性使得IST-5800系列的操作像一个方便的机械开关操作，所有以前的模式，设置 和数量调节通电后立即恢复，多达10个不同的数据程序能被储存于内存中，允许从一个操作 立刻改变到另一个操作中。 LCD背光显示： IST-5800系列的高亮度，集束的冷阴极荧光背光显示，提供了极高的对比度即便是多角度和 远距离都能很容易读到数据显示。 RS-232系列端口： 内置的RS-232串行接口可使IST-5800系列与网络联通，通过网络可以对IST-5800系列实现远 程监控，并且在分析和校整应用中对传感器和执行器进行控制。在培训过程中，多种模块可 以通过网络被搭建在一起。 自动频率锁定性能： 不同于功能发生器，IST-5800系列的输出频率能自动在已调谐频率的+/-0.1%范围之内，不 会因4温度、湿度或者组件干扰而产生漂移问题。 多功能同时操作： 大部分应用中，IST-5800系列能同时进行多种测试操作（例如IST-5800在从功能发生器输出 一个信号的同时，逻辑探测器显示逻辑电路工作状态，自动调节范围的数字的电压表显示输 出电压，并且电源给被测试的电路提供合适电流，能通过按键实现。） 设有附件整理袋： 把所有附件方便地存于设在仪器顶端的附件整理袋中。 信号发生器： 频率参数： 波纹形状：正弦波，正方波，三角波，+/-脉冲，+/-坡度 范围：从0.13Hz到20Mhz有8个范围 规格：0.01，0.1，1，10，100Hz显示 调节范围：粗调：10：1，微调：粗调的+/-3% 可变的占空间因数：15：85：15，持续可变的 操作模式：普通，扫描，VCG，调幅，调频，脉冲， 频率稳定性：在任何时间位于整频率的+/-0.1% 输出参数： 电阻：50ohm+/-10% 水平：10mV至20Vp-p-50ohm至10Hz 振幅控制：可变的，20d B范围 DC偏移：预先调整：+/-0.1V，变量：+/-10V断路，+/-5V到50ohm 正弦波形：变形：≤1%@1KHz 平面：+/-5%（0.45d B）10Hz-10MHz,+/-10%（1d B）10MHz-20MHz 方形波形：变形：≤2%0.13KHz到100KHz 上升时间：≤20ns 过调量和负脉冲信号：≤5% 三角形波纹：线性：≥98%直至100KHz TTL输出： 水平：0.8v到3.0v 上升时间：≤20ns 占空因数：50% CMOS输出：频率：3MHz5V供给输出。输出频率随供给电压增加而增加。 7MHz15V供给输出。 水平：输出到16.5V+/-1v引起一个100：1的频率改变 电阻：10Kohm+/-5% 扫描操作：模式：LIN/LOG 来源：内部的，外部的， 宽度：100：1，持续可变 速度：20mS到2秒，持续可变 扫描输出：0-2V 开始/停止频率：通过数字设定 调幅调制参数：来源：内部的，外部的， 调制比例：0-100% 内部调制：1KHz 外部灵敏度：对于100%的调制来说小于10Vp-p 调频调制参数： 来源：内部的，外部的 偏离度：0-5% 内部调制：1KHz 外部调制：DC-500KHz 外部灵敏度：对于100%的调制来说小于10Vp-p 脉冲参数： 模式：单一的，多重的 来源：内部的，外部的 脉冲宽度：从5%-90%持续可变的内部的门控频率 重复率：0.5Hz-50Hz，内部或外部DC500KHz 脉冲频率：由主发生器频率设定决定，音频脉冲是在门控频率的完整周期中。 |
| 技术规格： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
自动调节范围计数器：
自动范围DVM
通用逻辑探测器
逻辑极限
*Vdd由 C水平控制 最大的重复频率响应：35MHz 最小的单脉冲探测：12ns 显示形式：逻辑高，逻辑低，方形波，正向脉冲，负向脉冲，三维的 三倍的输出 DC动力供给
*-Vs路径+Vs或独立可调节
物理特性
1. 校准键：重设功能发生器至50%任务圈，直流电归零，控制“路径”调节模式 2. 原始信号键：可选择内部或外部的控制信号进行扫描、脉冲、调制功能，也 3. 扫描键：选择“直线”或“对数”频率扫描模式。
4. 脉冲键：对于输出信号，选择“单一”或“多重”脉冲。
5. 模式键：选择“频率”调节或“幅度”调节模式。
6. 设定键：转动LCD背光显示的开/关，功能发生器被设定为扫描、脉冲或调节 7. RVG UP 键：成十倍的提高输出频率。
8. RNG DN 键：成十倍的降低输出频率。
9. 波形键：选择输出信号（正弦波、方形波或三角形波）。
10. 数字编码器：为每一个所需功能调至18个不同的数量（用柱状图显示）。
11. 振幅点：调节输出信号的幅度。
12. 系统键：行使任务周期调节功能。
13. 偏移键：行使DC偏移调节功能，也能在多功能序列模式中后移。
14. 逻辑量键：选择逻辑信号输出和逻辑探测器的极限水平，计数器的触发水平 15. +Vs：可变的阳极电力供给输出，从0至+24V.
16. –Vs：可变的阴极电力供给输出，从0至-24V。
17. GND：电力供给和系统地线接线柱。
18. +5V/3.3V：逻辑供给+5V 或+3.3V输出。 19. 功能键：控制功能和显示。在下列序列中每次按一下可前进一个功能。 功能发生器—频率计数器—周期计数器—累积计数器---数字电压表—CMOS
21. 液晶显示器：5”×1.5”液晶显示器，带有CCFL背光，按下相应的功能键后， 22. 逻辑/数字电压表探测器：为便于进行电压、频率测量和逻辑电路分析，提供 23. 50 OHM输出：功能发生器输出带有双重DC偏移和任务周期调节。
24. TTL/CMOS 输出：当以50OHM输出时，以相同的频率提供逻辑信号输出和任务 25. 分布计数器：仅带有交流耦和外部频率测量的输入。
26. 脉冲输入：为脉冲操作输入外部门控信号。
27. VCG/模式输入：为扫描或调制操作输入外部控制信号。
28. RS-232C 串行端口：使计算机能远距离操作仪器的串行接口。
29. 发生器控制电压输出：发生器控制电压输出，电压与发生器频率相匹配。
30. 热激活冷却风扇：为了仪器操作安静，只有温度达到传感器设定范围时冷却 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
