产品名称: CS2935半导体分立器件测试仪
型  号: CS2935
生产厂家: 北京中科三友电子技术有限公司
厂家地址: 北京市海淀区
尺  寸: 见说明
市 场 价: 电询
单  位:

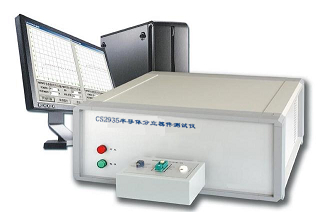

CS2935半导体分立器件测试仪
  日期:2015/4/20 来源:本站

一、产品特点:
测试品种覆盖面广、测试精度高、电参数测试全、速度快、有良好的重复性和一致性、工作稳定可靠,具有保护系统和被测器件的能力。测试仪由计算机操控,测试数据可存储打印。除具有点测试功能外,还具有曲线扫描功能(图示仪功能)。系统软件功能全、使用灵活方便、操作简单。系统软件稳定可靠、硬件故障率低,在实际测试应用中各项技术指标均可达到器件手册技术指标及国标要求。

二、测试参数
1. 二极管
VF、IR、BVR、Rz
2.  稳压(齐纳)二极管
    VF、IR、BVZ
3.  晶体管       Transistor(NPN型/PNP型)
      VBE、ICBO、 LCEO、IEBO、BVCEO、BVCBO、BVEBO、hFE、VCESAT、VBESAT 、VBEON
4.   可控硅整流器(晶闸管)
IGT、VGT、 IH、IL 、VTM
5.  场效应管
IGESF、IGSSF、 IGSSR、IGSS、VDSON、RDSON、VGSTH、IDSS、IDON 、gFS、 BVDGO、BVGSS

6.  光电耦合器
VF 、IR、CTR、ICEO、BVCEO、VCESAT
*7.三端稳压器
VO、SV、ID、IDV

*8. 固态继电器

可以测试直流单路、双路和四路固态继电器和光MOS继电器;

三、测试参数范围

晶体管



测试参数

测试范围

ICEO

ICBO

IEBO

1nA-100nA

100nA-1uA

1uA-100uA

100uA-5mA

VCE(sat)

0.10V-50V

VBE(sat)

0.10V-30V

VBE(VBE(on))

0.10V-30V

hFE

199999

V(BR)EBO

0.10V-30V

V(BR)CEO

V(BR)CBO

1V-1499V

二极管



测试参数

测试范围

IR

1nA-100nA

100nA-1uA

1uA-100uA

100uA-5mA

VF

0.10V-50V

V(BR)

1V-1499V

稳压二极管



测试参数

测试范围

IR

1nA-100nA

100nA-1uA

1uA-100uA

100uA-5mA

VF

0.10V-30V

VZ

0.10V-50V

三端稳压器



测试参数

测试范围

VO

0.10V-40V

SV

0.10mV-1V

ID

1uA-10mA

IDV

1uA-10mA

MOSFET



测试参数

测试范围

VGS(th)

0.10V-30V

gfs

0.1mS-1000S

RDS(on)

10mΩ-100KΩ

VDS(on)

0.10V-30V

IGSS

1nA-100nA

100nA-1uA

1uA-100uA

100uA-5mA

IDSS

1nA-100nA

100nA-1uA

1uA-100uA

100uA-5mA

ID(on)

0-50A

V(BR)GSS

0.1V-30V

V(BR)DSS

1V-1499V

光耦



测试参数

测试范围

VF

0.10V-30V

IR

1nA-100nA

100nA-1uA

1uA-100uA

100uA-5mA

VCE(sat)

0.10V-50V

CTR

0.1%-1000%

ICEO

IR参数相同

V(BR)ECO V(BR)CEO

1V-1499V

可控硅



测试参数

测试范围

IGT

10uA-200mA

VGT

0.10V-30V

IH

10uA-1A

IL

10uA-1A

VTM

0.10V-50V



固态继电器



测试参数

测试条件范围

参数测试量程范围

输入接通电压

IO0 40ARo1mΩ — 10kΩ

0 50V

输入接通电流

IO0 40ARo1mΩ — 10kΩ

0 200mA

输入关断电压

VO0 1000VIo1uA 100uA

0 50V

输出接通电阻

Vi0 50VIo0 40A

1mΩ — 10kΩ

输出电压降

Vi0 50VIo0 40A

0 50V

输入电流

Vi0 50V

0 200mA

输入电压

Ii0 200mA

0 50V

瞬态电压

Io1uA 10mA

0 1000V

输出漏电流

VO0 1000V

0 10mA





四、技术指标

1、源的指标
主极压流源 (VA)
电压:


设定范围(V)

精确度

±(0~10)

±(24.4mV+0.5%set)

±(10~50)

±(122mV+0.5%set)



电流:

测量范围

精确度

±(0-50)uA

±(244nA+0.5% set)

±(50-500) uA

±(2.44uA+0.5% set)

±(0.5-5) mA

±(24.4uA+0.5% set)

±(5-50) mA

±(244uA+0.5% set)

±(50~500) mA

±(2.44mA+0.5%set)

±(0.5~5)A(脉冲)

±(24.4mA+1%set)

±(5-50)A(脉冲)

±(244mA+2%set)

压流源 (VB)
电压:


设定范围(V)

精确度

±(0~10)

±(24.4mV+0.5%set)

±(10~30)

±(73.2mV+0.5%set)

电流:


测量范围

精确度

±(0-50)uA

±(244nA+0.5% set)

±(50-500) uA

±(2.44uA+0.5% set)

±(0.5-5) mA

±(24.4uA+0.5% set)

±(5-50) mA

±(244uA+0.5% set)

±(50~500) mA

±(2.44mA+0.5%set)

±(0.5~5)A(脉冲)

±(24.4mA+1%set)

±(5-50)A(脉冲)

±(244mA+2%set)

高压源(HV)


设定范围(V)

精确度

0~1500

±2%set

*1500V时最大输出为5mA。
2、电压表的指标
测漏电流


测量范围

精确度

±(0~200)nA

±(2.44nA+0.5% Rdg)

±(0.2-2)uA

±(24.4nA+0.5% Rdg)

±(2-20)uA

±(244nA+0.5% Rdg)

±(20~200) uA

±(2.44uA+0.5% Rdg)

±(0.2~2)mA

±(24.4uA+0.5% Rdg)

±(2-20)mA

±(244uA+0.5% Rdg)

测试电压


设定范围(V)

精确度

±(0~10)

±(3mV+0.5% Rdg)

±(10~50)

±(15mV+0.5% Rdg)

测击穿电压


设定范围(V)

精确度

(0~50)V/10mA

±(36.6mV+0.5% Rdg)

(50~1500)V/5mA

±(610.3mV+1% Rdg)

放大倍数


设定范围(V)

精确度

1~9999

2%
