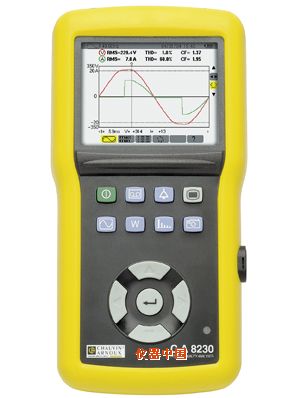

CA8230是一款单相电能质量分析仪，适用于电网中的单相，或平衡三相回路进行电能质量监测、诊断。采用彩色液晶显示屏，为目前同等级仪器中最高规格，可实时显示输入电压、电流的波形图、谐波分析图形，并具有电动机启动电流记录模式、趋势图记录模式及告警记录等功能。真正的多任务测量系统，可同时执行电量参数测量与显示、趋势图记录及告警监测等功能。
CA8230操作简便，设计紧凑、防震，提供了所有监测电能质量、电力功率的测量功能，为电能质量检测的基础入门仪器，适合电气现场技术人员进行电能质量的诊断工作。
产品特点:
- 电压测量范围：660 VAC (真有效值) 或VDC
- 电流测量范围：可至 6500AAC 或 1400ADC (依据电流钳型号)
- 可显示电压/电流的最小值Min、最大值Max 和平均值 Avg、波峰因数CF, 峰值Peak 及K因数 等
- 可检测相序
- 可计算及显示单相或平衡三相的有功功率W、无功功率VAR及视在功率VA、功率因数PF、及位移功率因数DPF
- 可计算及显示电压/电流的总谐波畸变率THD（THD-F 及 THD-R）
- 在谐波模式下，可显示至50次的电压、电流各次谐波值以及百分比率
- 可捕捉、储存并显示电动机启动过程的电流波形和相关数据
- 可储存8幅屏幕截图
- 内置内存1MB，用于储存趋势图记录数据（17种电量参数可选）
- 可捕捉记录4096个告警事件（含时间标记）
- 具有光口-RS232通讯接口，可经由通讯线将储存数据导入PC
- 标配 Power Analyzer Transfer（PAT）软件，可用于组态设置仪器、将测量记录数据导入PC，转换数据为Excel格式等
- 使用6个镍氢充电电池（LR6），外接AC电源适配器后，自动充电
产品应用:
- 低压变配电室内的主变压器、及各供电回路的电能质量检测
- 医疗设备、电子精密设备、及主要生产设备用电的电能质量测量、诊断，进行预防性维护检测
- 诊断确认谐波来源，是由电源端引入或是负载端发出
- 供电回路的电力功率分配验证
- 测量并记录电力系统的负载曲线（kW、VAR、VA）
- 供电回路电能计量（kVAh, VARh, kWh），进行节能改造分析
- 开关柜/配电盘和其它电气设备、旋转电机设备的故障分析
- 电动机启动电流过程分析
- 诊断确认电力变压器的K因数
技术参数：
|
最大测量电压
|
600V RMS
|
|
最大测量电流
（根据电流钳）
|
MN MN93: C193: PAC93: A193: |
|
测量功率
|
1.2VA ~ 3.9MVA – W,VAR,PF/Cos/Tan
|
|
精度
|
0.5%
|
|
谐波
|
50次,THD V, A , VA, RMS以及%,专家模式
|
|
数值类型
|
Min, Max , Avg , Peak , KF , PST , FC
|
|
功能
|
临界值监测
相序
马达启动波形显示
单相/平衡的三相检测
闪变
|
|
告警记录次数
|
4096次
|
|
存储容量
|
1.5 Mb
|
|
频率
|
40 -70Hz
|
|
采样频率
|
12.8 kHz
|
|
屏幕
|
彩色 1/4 LCD
|
|
电源
|
可充电NiMH电池
（使用时间：关掉屏幕40小时，打开屏幕8小时）
|
|
防护外壳
|
IP54
|
|
通讯接口
|
RS232
|
|
安规
|
IEC 61010-1；600V，Cat III
|
|
尺寸
|
211 x 108 x |
|
重量
|
|
