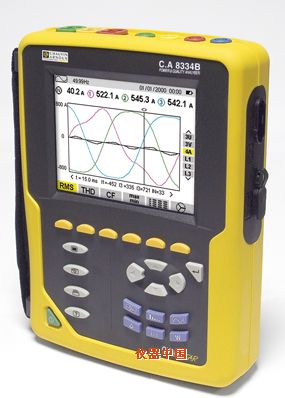

CA8334B（Qualistar）是法国CA公司最早推出的一款三相电能质量分析仪，首度采用彩色液晶屏、实时电压/电流波形、相位、谐波条形图等显示及操作简便的人机界面，使其成为电能质量分析仪的经典之作，也是其他厂家竞相模仿的机型。具有3路电流钳输入接口（可测 ABC三相电流，中性线电流由程序自动计算显示），4路电压输入接口（可测ABC三相的线电压及相电压），适用于各行业电力系统供用电的电能质量测量、诊断与分析。
产品特点:
- 各相电压、电流真有效值（AC+DC）测量，每周波256个采样点
- 电流测量可至6500 Arms（依据电流钳型号）
- 频率测量范围：40至69Hz
- 可测量直流电压、电流及功率
- 实时电压电流波形、各次谐波（至50次）、相位图显示
- 具屏幕截图功能（12组）
- 谐波模式下，各次谐波含量序列排列显示，并计算总谐波畸变率
- 各相及总W、VAR及VA计算显示
- 功率因数、位移功率因数及正切因数计算显示
- 电能计算显示
- 电压及电流波峰因数计算
- 变压器K因数计算
- 电压短时闪变计算
- 三相电压、电流不平衡度计算
- 暂态（瞬时）模式下，可记录50组（带时间标记）瞬时的电压电流干扰波形：如电压骤升、骤降及中断等
- 机身内存：4MB
- 配置光口- RS-232通讯接口，标配QualiView软件，可用于组态设置仪器、将测量记录数据导入PC，转换成Excel格式。
- 可选购 DataView软件，用于自动生成EN50160格式报表
- 内置可充电镍氢电池组及充电电路，外接AC电源线后，自动充电
产品应用:
- 高低压变配电室内的主变压器、及各供电回路的电能质量检测
- 医疗设备、电子精密设备、及主要生产设备用电的电能质量测量、诊断，进行预防性维护检测
- 诊断确认谐波来源，是由电源端引入或是负载端发出
- 供电回路的电力功率分配验证
- 测量和记录电力系统的负载（kW，VA，VAR）
- 供电回路电能计量（kVAh, VARh, kWh），进行节能改造分析
- 开关柜/配电盘和其它电气设备、旋转电机设备的故障分析
- 诊断确认电力变压器的K因数
技术参数：
|
通道数
|
3U/4I
|
|
电压（有效值AC+DC） 线电压
|
6V ~ 960 V
|
|
相电压
|
6V ~ 480V
|
|
电流（有效值AC+DC）
|
100mA ~ |
|
MN钳头
|
MN93：2 ~ |
|
C钳头
|
|
|
AmpFLEX或MA钳头
|
|
|
PAC钳头
|
|
|
频率
|
40Hz ~ 69Hz
|
|
电力电量参数
|
W，VA，var，PF，DPF，cosφ，tanφ
|
|
电能参数
|
Wh，varh，Vah
|
|
谐波
|
有
|
|
THD
|
有，0 ~ 50 次，各相
|
|
专家模式
|
有
|
|
暂态记录次数
|
50
|
|
电压闪变
|
有
|
|
启动电流模式
|
4周期
|
|
三相不平衡度
|
有
|
|
记录（所有参数，每秒记录1点）
|
42分钟
|
|
告警
|
10种不同类型4000次
|
|
电流传感器识别
|
8
|
|
峰值
|
有
|
|
相量图显示
|
自动
|
|
显示屏
|
1/4 VGA LCD彩屏，320 x 240 , 对角线 |
|
截屏快照容量
|
12个
|
|
电气安规
|
IEC 61010 1000V Cat III / 600V CAT IV
|
|
菜单语言
|
6种
|
|
通讯接口
|
RS232/USB
|
|
电源
|
9.6V镍氢可充电电池
|
|
外形尺寸
|
240 x 180 x |
|
重量
|
|
